防爆电动有导流孔平板闸阀
您现在的位置:首页 > 产品展示 > 闸阀

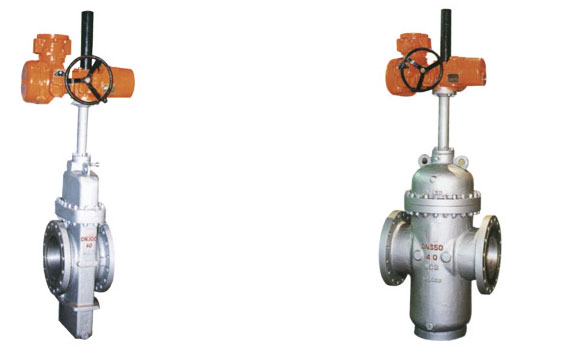

防爆电动有导流孔平板闸阀

20100125102809%e9%98%b2%e7%88%86%e7%94%b5%e5%8a%a8%e6%9c%89%e5%af%bc%e6%b5%81%e5%ad%94%e5%b9%b3%e6%9d%bf%e9%97%b8%e9%98%80.jpg

产品说明:

防爆电动有导流孔平板闸阀
系列型号:Z9b43(4)F(YH)
连接方式:法兰
结构形式:3-单闸板、4-双闸板
密封性质:H-合金钢、F-增强聚四氟乙烯、Y-硬质合金
公称通径:DN1001000mmNPS4"40"
公称压力:PN1.016.0MPaClass150900Lb
该系列阀门具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点;适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置,特别适用于石化、油、气、长输管线等领域。

抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M”

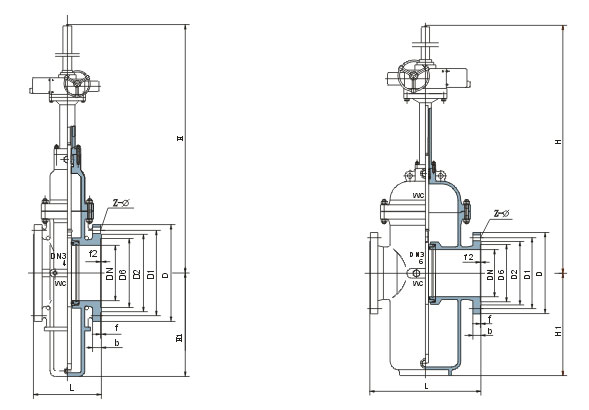

DN

PN16
PN25
150Lb

PN40
PN64
300Lb

PN40
PN64
PN100

PN100
600Lb

PN160
PN200

900Lb
1500Lb

100









425

457

125







508

480

559

150

267

403

450

559

530

610

200

292

419

550

660

620

737

250

330

457

650

787

730

838

300

356

502

750

838

850

965

350

381

762

850

889

980

1029

400

406

838

950

991

1100

1130

450

432

914

1050

1092

1200

1219

500

457

991

1150

1194

1250

1321

600

508

1143

1350

1397

1450

1549

700

610

1346









800

660











900

711
