暗杆式气动刀闸阀

20100106105011%e6%b0%94%e5%8a%a8%e6%9a%97%e6%9d%86%e5%bc%8f%e5%88%80%e5%9e%8b%e9%97%b8%e9%98%80.jpg

产品说明：

一、概述
该气动刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
1、双作用：对阀门开启和关闭的两位式控制；
2、单作用：(弹簧复位)：在电路和气路切断或故障时，阀门自动开启或关闭。

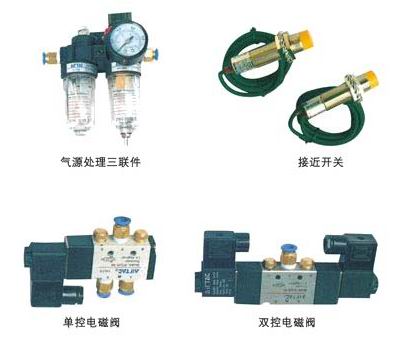

二、可选附件
1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。
2、接近开关。
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。


三、主要性能规范

公称压力 (MPa)	壳体试验 (MPa)	密封试验 (MPa)	工作温度	适用介质
1.0	1.5	1.1	≤100℃	纸浆、污水、煤浆、灰、渣水混合物

四、、主要零部件材质

体、盖	闸板	阀杆	密封面
不锈钢、碳钢	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

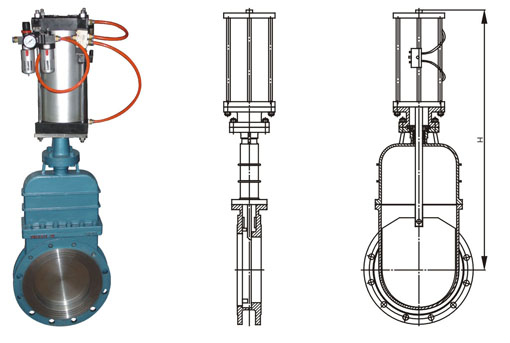

五、主要外形及连接尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	H	N-M	Do
1.0	150	70	280	240	210	475	8-M20	280
	200	80	335	295	265	540	8-M20	360
	250	85	390	350	320	630	12-M20	360
	300	100	440	400	368	780	12-M20	400
	350	100	500	460	428	885	16-M20	400
	400	110	565	515	482	990	16-M22	400
	450	120	615	565	532	1100	20-M22	530
	500	130	670	620	585	1200	20-M22	530
	600	140	780	725	685	1450	20-M27	600
	700	165	895	840	800	1700	24-M27	600
	800	190	1010	950	905	2000	24-M30	680
	900	200	1110	1050	1005	2300	28-M30	680
	1000		1220	1160	115	2780	28-M33	配气动
	1200		1450	1380	1325	3360	32-M36
	1400		1675	1590	1525	3920	36-M39
	1600		1915	1820	1750	4480	40-M45

注：0.6MPa、1.OMPa、1.6MPa及美标150Lb等连接尺寸见附录。
