A38Y双联弹簧式安全阀
您现在的位置:首页 > 产品展示 > 安全阀
A38Y双联弹簧式安全阀



【 产品简介 】
    A38Y、A37H、A43H型双联弹簧式安全阀适用于工作温度≤350℃的蒸汽、水等介质的设备和管路上。作为超压保护装置。连接法兰标准按JB/T94的系列

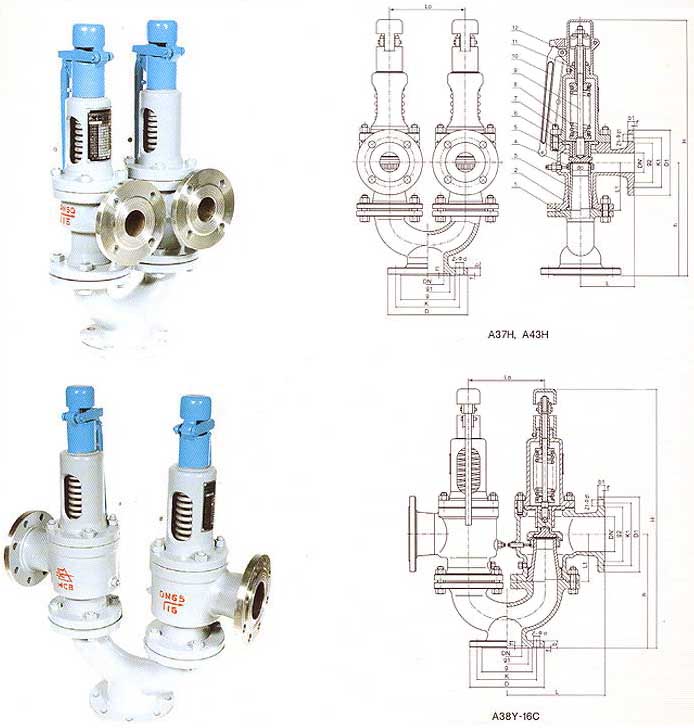

【 结构图 】


【 主要零部件材料说明 】

A38YA43HA37H型安全阀除三通(材料为WCB)外,欺余零件的材料均和A47HA48Y型弹簧式安全阀相同。

A38YA43HA37H型双联安全阀是在Y型接头上装设两个同样规格的A48YA47H型安全阀而构成,其公称通径系列指Y型接头进口通径,其组合情况如下表:

A38Y双联型

相应的A48Y

50

32×2

80

50×2

100

65×2

150

100×2


A43Y双联型

相应的A47Y

50

32×2

80

50×2

100

80×2

125

100×2

150

125×2


A37Y双联型

相应的A47Y

50

32×2

80

65×2

100

80×2

125

100×2

150

125×2

  【 外形尺寸和连接尺寸 】

型号

公称通径

do

D

K

g

g1

b

f

f1

Z-ød

DN'

D1

K1

g2

b1

f'

Z1-ød1

L

L1

L0

h

H

A37H-16C A43H-16C

50

25

165

125

100



20

3



4-18

32

140

100

78

18

2

4-18

115

110

165

235

547

80

40

200

160

135



20

3



8-18

50

165

125

100

16

3

4-18

135

120

190

285

795

80

50

200

160

135



20

3



8-18

65

185

145

120

18

3

4-18

140

130

205

310

835

100

65

220

180

155



22

3



8-18

80

200

160

135

20

3

8-18

160

135

255

355

890

125

80

250

210

185



22

3



8-18

100

220

180

155

22

3

8-18

170

160

260

410

1170

150

100

285

240

210



24

3



8-23

125

250

210

185

22

3

8-18

190

190

275

430

1240

A37H-25 A43H-25

50

25

165

125

100



20

3



4-18

32

140

100

78

18

2

4-18

115

110

165

235

547

80

40

200

160

135



22

3



8-18

50

165

125

100

16

3

4-18

135

120

190

285

795

80

50

200

160

135



22

3



8-18

65

185

145

120

18

3

4-18

140

130

205

310

835

100

65

230

190

160



24

3



8-23

80

200

160

135

20

3

8-18

160

135

255

355

890

125

80

270

220

188



28

3



8-26

100

220

180

155

22

3

8-18

170

160

260

410

1170

150

100

300

250

218



30

3



8-26

125

250

210

185

22

3

8-18

190

190

275

430

1240

A37H-40 A43H-40

50

25

165

125

100

88

20

3

4

4-18

32

140

100

78

16

2

4-18

115

110

165

235

547

80

40

200

160

135

121

22

3

4

8-18

50

165

125

100

16

3

4-18

135

120

190

285

795

80

50

200

160

135

121

22

3

4

8-18

65

185

145

120

18

3

4-18

140

130

205

310

835

100

65

235

190

160

150

24

3

4.5

8-23

80

200

160

135

20

3

8-18

160

135

255

355

890

125

80

270

220

188

176

28

3

4.5

8-26

100

220

180

155

22

3

8-18

170

160

260

410

1170

150

100

300

250

218

204

30

3

4.5

8-26

125

250

210

185

22

3

8-18

190

190

275

430

1240

A38Y-16C

50

20

165

125

100



20

3



4-18

40

150

110

85

16

3

4-18

198

100

165

225

636

80

32

200

160

135



20

3



8-18

65

185

145

120

20

3

4-18

230

120

190

265

817

100

40

220

180

155



22

3



8-18

80

200

160

135

20

3

8-18

293

140

265

265

921

150

80

285

240

210



24

3



8-23

125

250

210

185

22

3

8-18

320

175

250

420

1097

A38Y-25

50

20

165

125

100



20

3



4-18

40

150

110

85

16

3

4-18

198

100

165

225

636

80

32

200

160

135



22

3



8-18

65

185

145

120

20

3

4-18

230

120

190

265

817

100

40

230

190

160



24

3



8-23

80

200

160

135

20

3

8-18

293

140

265

265

921

150

80

300

250

218



30

3



8-26

125

250

210

185

22

3

8-18

320

175

250

420

1097

A38Y-40

50

20

165

125

100

88

20

3

4

4-18

40

150

110

85

16

3

4-18

198

100

165

225

636

80

32

200

160

135

121

22

3

4

8-18

65

185

145

120

20

3

4-18

230

120

190

265

817

100

40

235

190

160

150

24

3

4.5

8-23

80

200

160

135

20

3

8-18

293

140

265

265

921

150

80

300

250

218

204

30

3

4.5

8-26

125

250

210

185

22

3

8-18

320

175

250

420

1097
