炼油专用安全阀

您现在的位置：首页 > 产品展示 > 安全阀

炼油专用安全阀


产品说明：

一、用途：
炼油专用安全阀是石油化工受压容器的注要附件之一，用于控制容器压力，保证容器安全。本系列安全阀为密闭全开型弹簧安全阀，即当气体介质压力高于整定压力3%时，阀瓣开启高度超过流道直径的四分之一。本系列安全阀可在具有稳定背压，无腐蚀或含轻微硫腐蚀的气体、液体下使用。
二、炼油专用安全阀系列：

%E7%82%BC%E6%B2%B9%E4%B8%93%E7%94%A8%E5%AE%89%E5%85%A8%E9%98%80%E7%BB%93%E6%9E%84%E5%9B%BE.jpg

系列	型号	进口法兰		定压范围	代号	配置喷嘴		使用温度
		公称通径	公称压力			喉径	喉部面积	使用温度
		mm	MPa			mm	cm2	℃
A型	A1D40	25	4.0	0.03-4.2	D	10	0.78	-25-300
	A15F40	40	4.0	0.03-4.2	F	16	2.0	-25-300
	A2J16	50	1.6	0.03-<1.3	J	33	8.54	-25-300
	A2H40	50	4.0	1.30-4.2	H	26	5.31	-25-300
	A3L16	80	1.6	0.03-<1.6	L	50	19.62	-25-300
	A3K40	80	4.0	1.60-4.2	K	40	12.56	-25-300
	A4P16	100	1.6	0.03-<0.55	P	72	4.69	-25-300
	A4N40	100	4.0	1.60-1.6	N	60	28.26	-25-300
	A6R5.5	150	1.6	0.03-4.2	R	115	1403.2	-25-300
	A6Q16	150	1.6	0.55-4.2	Q	96	72.35	-25-300
TA型	TA1D40	25	4.0	0.03-<1.3	D	10	0.78	>300-550
	TA1.F540	40	4.0	0.03-4.2	F	16	2.0	>300-550
	TA2J16	50	1.6	0.03-<1.6	J	33	8.54	>300-550
	TA2H40	50	4.0	1.30-4.2	H	26	5.31	>300-550
	TA3L16	80	1.6	0.03-1.6	L	50	19.62	>300-550
	TA3K40	80	4.0	1.60-4.2	K	40	12.56	>300-550
	TA4P16	100	1.6	0.03-<1.6	P	72	40.69	>300-550
	TA4N40	100	4.0	1.60-4.2	N	60	28.26	>300-550
	TA6R5.5	150	1.6	0.03-<0.05	R	115	103.82	>300-550
	TA6Q16	150	1.6	0.55-1.6	Q	96	72.35	>300-550

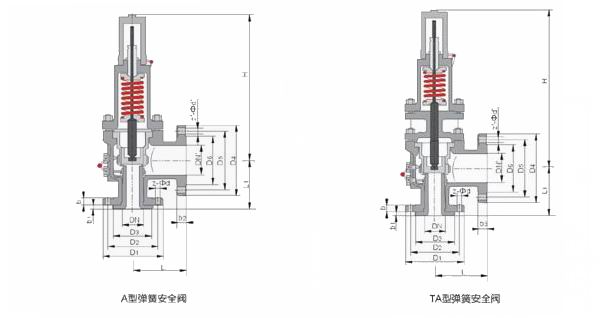

三、安全阀结构尺寸：

型号	L	L1	D	K	ɡ1	D1	K1	ɡ2	C	b	b1	Z-φd	Z1-φd1	≈H
A1D40	100	99	115	85	57	160	125	100	9	19	16	4-14	4-18	327
TA1D40														424.5
A1.5F40	120	107	145	110	75	160	125	100	13	20	16	4-18	4-18	363.6
TA1.5F40														443.5
A2J16	150	139	160	125	92	195	160	135	14	22	20	4-18	8-18	409
TA2J16														539.5
A2H40	150	139	160	125	87	195	160	135	14	22	20	4-18	8-18	409
TA2H40														539.5
A3L16	160	147	195	160	133	215	180	155	12	22	20	8-18	8-18	487
TA3L16														652
A3K40	160	149	195	160	120	215	180	155	14	24	20	8-18	8-18	489
TA3K40														654
A4P16	200	176	215	180	153	280	240	210	13	22	24	8-18	8-23	596
TA4P16														789
A4N40	200	182.5	230	190	149	280	240	210	17.5	26	24	8-23	8-23	639.5
TA4N40														832.5
A6R5.5	230	228	280	240	195	335	295	265	18	24	26	8-23	12-23	757
TA6R5.5														976
A6Q16	230	228	280	240	189	335	295	265	18	24	26	8-23	12-23	775
TA6Q16														986
