衬氟视镜
|
一、设计特点： |
|
衬氟视镜用 以观测管路或设备中单元流体的流量、色泽变化，直接监控化工工艺流程。视镜体采用碳钢精铸，内衬氟塑料（F46）， 镜片选用优质钢化玻璃，具有最佳的耐腐蚀性能和机械强度，且有外型美观、强度高、经久耐用的特点。广泛使用于石油、化工、农药、染化、制酸制碱等行业，是 目前防腐设备最理想的选择。 |
| 二、性能参数： | |||
| 公称通径 | （DN） 25～150 mm | ||
| 公称压力 | （PN） 1.0 MPa | ||
| 适用温度 | -20～120 ℃ | ||
三、结构与材料：
|
序号 |
名 称 |
材 料 |
|
序号 |
名 称 |
材 料 |
|
1 |
镜片压板 |
ZG25 |
4 |
镜 片 |
钢化玻璃 |
|
|
2 |
视镜体 |
ZG25 |
5 |
衬 垫 |
耐酸石棉板 |
|
|
3 |
衬里层 |
F46 |
|
|
|

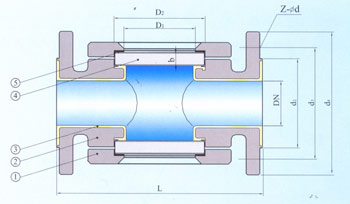

四、安装尺寸图：
|
通 径 (DN) |
镜片规格 D2×b |
D1 |
d2 |
d3 |
d4 |
L |
Z-Φd |
重量(kg) |
|
DN25 |
80×15 |
60 |
65 |
85 |
115 |
230 |
4-Φ14 |
7 |
|
DN32 |
80×15 |
60 |
75 |
100 |
135 |
230 |
4-Φ18 |
8 |
|
DN40 |
100×15 |
80 |
85 |
110 |
145 |
230 |
4-Φ18 |
13 |
|
DN50 |
100×15 |
80 |
100 |
125 |
160 |
230 |
4-Φ18 |
13 |
|
DN65 |
120×18 |
100 |
120 |
145 |
180 |
240 |
4-Φ18 |
15 |
|
DN80 |
120×18 |
100 |
135 |
160 |
195 |
240 |
4-Φ18 |
16 |
|
DN100 |
140×20 |
120 |
155 |
180 |
215 |
240 |
8-M16 |
18 |
|
DN125 |
160×20 |
145 |
185 |
210 |
245 |
250 |
8-Φ18 |
24 |
|
DN150 |
180×20 |
165 |
200 |
240 |
280 |
300 |
8-Φ23 |
33 |
