衬氟球阀Q41F

产品说明：

产品用途
衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显。
特点

1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质

2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护

3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性

4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏

5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。

设计规范

遵循规范	STANDARD
设计与制造	GB 1 2237
结构长度	JB 1686（DN32～150）（企业标准）Q/DFL 02-99
法兰尺寸	JB78/JB79（或按合同标准）
压力试验	GB/T 13927
标志	GB 12220
供货	GB/T 12252

基本型号（全衬里）

手动	Q41F3（全衬里）	气动	Q641F3（全衬里）
	Q41F6（全衬里）		Q641F6（全衬里）
蜗轮	Q341F3（全衬里）	电动	Q941F3（全衬里）
	Q341F6（全衬里）		Q941F6（全衬里）

主要零部件材料表

序号	零件名称	灰铸铁	碳钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	Pl	R L
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球	WCB	WCB	CF8	CF8M	CF3	CF3M
3	衬里层巾习座	FEP（F46）PCTFE（F3）PTFE（F4）PFA（可溶性聚四氟乙烯）PO（聚烯烃）
4	填料压盖	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE（F4）聚四氟乙烯
6	螺栓	35	35	1Crl7Ni2	1Crl7Ni2	1Crl8Ni9	1Crl8Ni9
7	螺母	45	45	OCrl8Ni9	OCrl8Ni9	OCrl8Ni9	OCrl8Ni9
8	手柄	WCC

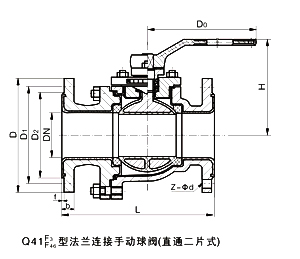

主要连接尺寸及重量

公称通径		标准值							参考值
DN （mm）	NPS （inch）	L	D	D1	D2	f	b	Z-φd	D0	H	重量（kg）
DN （mm）	NPS （inch）	PNl.OMPa
15	1/2	140	95	65	45	2	14	4-φ14	120	80	2.5
20	3/4	140	105	75	55	2	16	4-φ14	140	90	3
25	1	150	115	85	65	2	16	4-φ14	160	100	4.5
32	1¹/4	165	135	100	78	2	18	4-φ18	160	110	5.7
40	1¹/2	180	145	110	85	3	18	4-φ18	200	120	7
50	2	200	160	125	100	3	20	4-φ18	250	135	9 5
65	2¹/2	220	180	145	120	3	20	4-φ18	300	145	15
80	3	250	195	160	135	3	22	4/8-φ18	350	185	19
100	4	280	215	180	155	3	22	8-φ18	240	195	33
125	5	320	245	210	185	3	24	8-φ18	500	210	58
150	6	360	280	240	21O	3	24	8-φ23	200*	450	93
200	8	457	335	295	265	3	26	8-φ23	240*	490	155
250	10	533	390	350	320	3	28	12-φ23	240*	550	210
300	12	610	440	400	368	4	28	12-φ23	320*	600	220
350	14	686	500	460	428	4	30	16-φ23	320*	675	245
400	16	762	565	515	482	4	32	16-φ25	360*	780	260
PNl.6MPa
15	1/2	140	95	65	45	2	14	4-φ14	120	80	2 5
20	3/4	140	105	75	55	2	16	4-φ14	140	90	3
25	1	150	115	85	65	2	16	4-φ14	160	100	4.5
32	1¹/4	165	135	100	78	2	18	4-φ18	160	110	5.7
40	1¹/2	180	145	110	85	3	18	4-φ18	200	120	7
50	2	200	160	125	100	3	20	4-φ18	250	135	9.5
65	21/2	220	180	145	120	3	20	4-φ18	300	145	15
80	3	250	195	160	135	3	22	8-φ18	350	185	19
100	4	280	215	180	155	3	24	8-φ18	240	195	33
125	5	320	245	210	185	3	26	8-φ18	500	210	58
150	6	360	280	240	21O	3	28	8-φ23	200*	450	93
200	8	457	335	295	265	3	30	12-φ23	240*	490	155
250	10	533	405	355	320	3	32	12-φ25	240*	550	210
300	12	610	460	410	375	4	34	12-φ25	280*	600	220
350	14	686	520	470	435	4	38	16-φ25	320*	675	245
400	16	762	580	525	485	4	40	16-φ30	360*	780	260
PN2.5MPa
15	1/2	140	95	65	45	2	16	4-φ14	120	80	2.5
20	3/4	140	105	75	55	2	16	4-φ14	140	90	3
25	1	150	115	85	65	2	16	4-φ14	160	1OO	4.5
32	1¹/4	165	135	100	78	2	18	4-φ18	160	110	5.7
40	1¹/2	180	145	11O	85	3	18	4-φ18	200	120	7
50	2	200	160	125	100	3	20	4-φ18	250	135	9.5
65	2¹/2	220	180	145	120	3	22	8-φ18	300	145	15
80	3	250	195	160	135	3	22	8-φ18	300	185	19
100	4	280	230	190	160	3	24	8-φ23	200*	195	33
125	5	320	270	220	188	3	28	8-φ25	200*	210	58
150	6	360	300	250	218	3	30	8-φ25	200*	450	93
200	8	457	360	31 0	278	3	34	12-φ25	240*	495	155
250	10	533	425	370	332	3	36	12-φ30	280*	555	210
300	12	610	485	430	390	4	40	16-φ30	320*	605	230
350	14	686	550	490	448	4	44	16-φ34	320*	685	250
