产品说明：
概述： BQ41F/H保温球阀该产品具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管 路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。 由于采用整体式结构，因而保温球阀比一般球阀体积更小，重量更轻，且无外漏,密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。 技术规范
设计标准
ASME B 16.34 GB/T 12224
结构长度
ASME B 16.10 GB/T 12221
连接法兰
ASME B 16.5 JB/T 79
驱动方
手动、电动、气
试验和检验
JB/T9092 API 598
适用介质
重油、胶类等易凝固介质

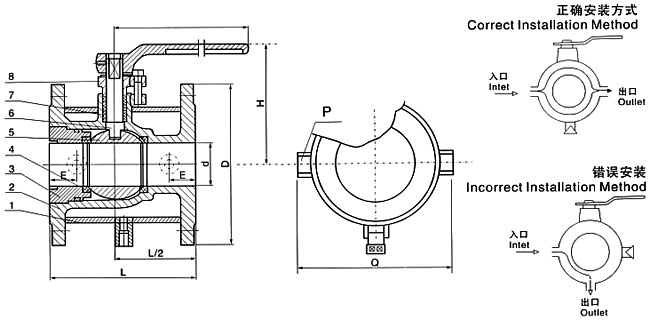

主要零件材质表
序号
零件名称
材 质
GB
ASTM
1
夹套
25
A105
2
阀座
WCB
A216-WCB
3
阀体
4
密封圈
PTFE、对位聚苯
5
球体
6
阀杆
1Cr13
A247-410
7
填料
柔性石墨
8
填料压盖 Gland
主要外形及连接尺寸表
公称通径 (DN)
b
L
D
E
Q
H
W
管螺纹
(mm)
(in)
P
20
3/4″
19
117
40
11/2″
58.5
147
101
170
G3/4″
1″
127
50
2″
62.5
156
106
38
165
65
21/2″
63.5
181
125
250
51
178
80
3″
68
218
135
76
229
150
6″
82
275
193
350
100
4″
102
254
200
8″
83
300
265
420
152
292
10″
95
403
355
1000
203
330
12″
492
410
1300
