JZF型截止阀
JZF截止阀|JZF截止阀厂家|上海JZF截止阀-上海维旺迪阀门有限公司

产品说明：
JZF型截止阀

图形符号



型号说明
① 产品代号：JZF截止阀
② 公称通径：40、60、65、80、100mm
③ 连接形式：F-法兰式

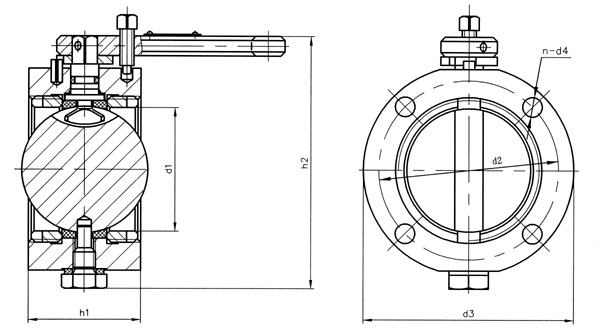

外形尺寸



型号
h1
h2
d1
d2
d3
n-d4
两端密封形式
JZF-40FA
40
90
Ф44
Ф64
Ф75
4-Ф7
两端平面、无O形圈沟槽
JZF-40FB
40
90
Ф44
Ф70
Ф81
4-Ф7
两端带56×3.5 O形圈沟槽
JZF-60F
45
115
Ф68
Ф92
Ф105
4-Ф7
两端平面、无O型圈沟槽
JZF-65F
50
150
Ф68
Ф108
Ф135
6-Ф11
两端平面、无O型圈沟槽
JZF-80F
50
150
Ф91
Ф120
Ф135
4-Ф9
两端平面、无O型圈沟槽
JZF-100F
55
175
Ф116
Ф148
Ф165
4-Ф9
两端平面、无O型圈沟槽
